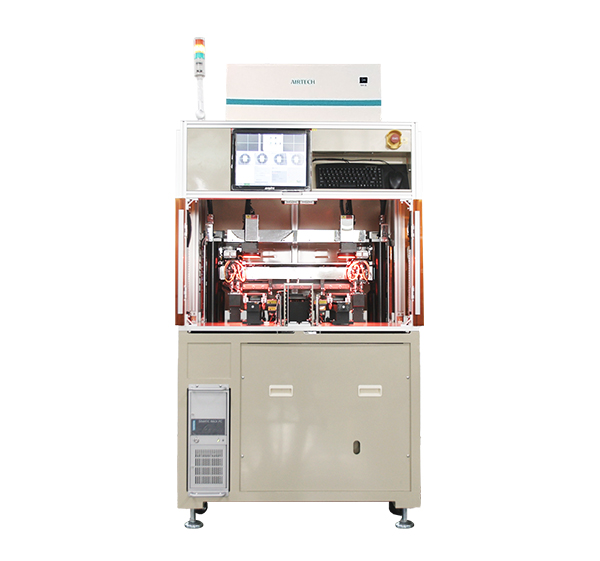

石英晶片裝載機(四頭)





          所屬分類：

                        產品中心












                    石英




                    設備




                    晶片




                    進行




                    判斷




                    ccd




                    識別




                    機械手




                    高精度







          通過上CCD高精度視覺相機系統，對散放于供料盤內的石英晶片進行識別、定位和判斷，由高精度散料軸進行移動補償;通過高速伺服軸帶動移載機械手將石英晶片從散料側吸取、搬運、觸發下CCD相機進行識別判斷、系統進行位置和角度補償、擺放到指定夾具中。









          聯系我們:


              022-66262964









































          石英晶片裝載機(四頭)








                產品描述













          一、設備簡介

通過上CCD高精度視覺相機系統，對散放于供料盤內的石英晶片進行識別、定位和判斷，由高精度散料軸進行移動補償;通過高速伺服軸帶動移載機械手將石英晶片從散料側吸取、搬運、觸發下CCD相機進行識別判斷、系統進行位置和角度補償、擺放到指定夾具中。

二、設備特點

1.采用本公司自行研發的多種光源,可高效識別拋光晶片和非拋光晶片。

2.采用高精度直線電機配合精密直線導軌，可有效提高插入率。

3.頂部有凈化單元，內部有靜電消除裝置，可有效提高設備內部的潔凈程度。

4.可根據需求定制同時適用多種規格產品的機型，使用更加靈活。

5.包含下吸附功能,增加排片的穩定性，保證插入率。

6.四組搬運機械手，大大提高設備工作效率，目前最小已可兼容1612規格產品，最大可兼容7050規格產品

三、設備參數(通用型)









          石英晶片裝載機(四頭)






			項目
			單位
			參數




			效率

			≤0.6sec/pec




			插入率



          ≥98%






			整機尺寸(長x寬x高)
			mm


          1000(W)x900(D)x2100(H)








			整機重量（約)
			kg
			450




			總功率
			kw
			1.5




			電源要求

			AC220±10%50Hz1 15A




			氣源要求

			0.5 MPa (5 kgl cm2)

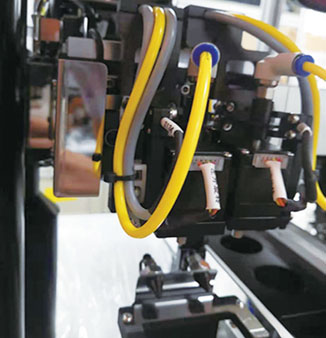

          移載機械手

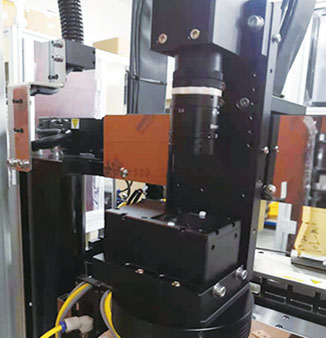

          上方CCD視覺判斷機構
