          本設備是全自動高速型的晶體測試、打標、編帶一體機，設備依據高精度工業相機的圖像處理功能，檢測出pad的方向，通過旋轉機構將pad的方向調整成一致，通過移載轉至index盤，并進行250B測試及絕緣測試，然后進行激光打標(良品打標、不良品不打標)，打標后良品進行編帶，不良品進入NG選別箱。









          聯系我們:


              022-66262964

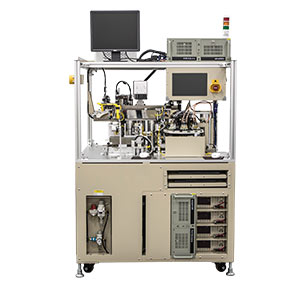

          自動測試、打標、編帶一體機








                產品描述













          一、設備簡介

本設備是全自動高速型的晶體測試、打標、編帶一體機，設備依據高精度工業相機的圖像處理功能，檢測出pad的方向，通過旋轉機構將pad的方向調整成一致，通過移載轉至index盤，并進行250B測試及絕緣測試，然后進行激光打標(良品打標、不良品不打標)，打標后良品進行編帶，不良品進入NG選別箱。

本設備由本體和計測器250B 4pcs(或2pcs)和絕緣測試儀4臺及激光打標機構成。

二、設備特點

1.對應產品:單機臺可兼容尺寸相近的三種產品。

SMD XTAL晶振:

Seam 3225、2520、2016、1612、1210GLASS 3225、2520、2016

SXT: 3225、2520、2016、1612

2.采用高精度直線電機配合精密直線導軌，可有效提高設備效率;

3.碗狀給料器〔臺制料斗)，可回旋式，操作簡單，自動化程度高;

4.index工作盤16等分，交替裝有兩種規格的四工位測試槽,規格切換簡單速度快;

5.熱封前對打標Making進行視覺檢測,并且可按客戶需求增加編帶后檢測功能，檢測熱封后載帶內料的正反及有無;

6.封裝方式為熱封，拉力穩定。



          三、設備參數（通用型)











          自動測試、打標、編帶一體機






			項目
			單位
			參數




			設備供料速度

			約0.6秒/顆。

			根據檢查內容和250B的測定條件,時間節拍有所變化。




			整機尺寸(長x寬x高)
			mm


          1300(W)×1100(D)×2100(H)






			整機重量(約)
			kg


          850






			電源要求

			AC220±10%50Hz 1 15A




			氣源要求

			0.4Mpa 60L/min

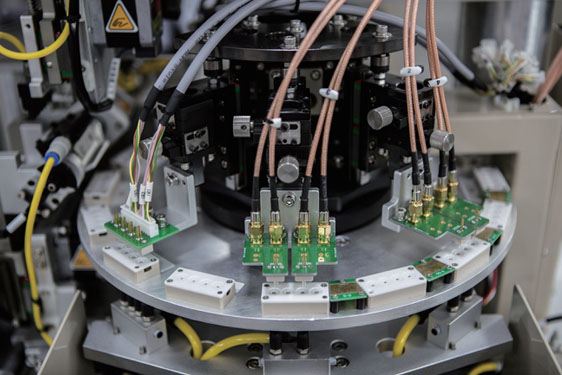

          測試機構

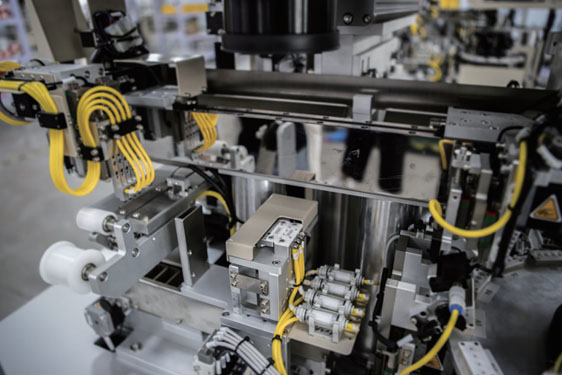

          打標機構

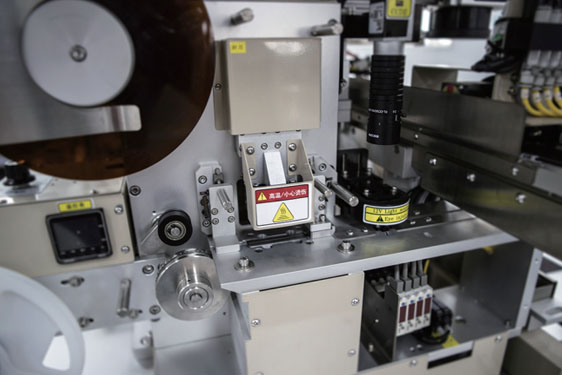

          編帶機構
